風冷多聯機、熱泵機、模塊機、智能高壓微霧節能30~50%
風冷多聯機、熱泵機、模塊機、智能高壓微霧節能30~50%
風冷多聯機、熱泵機、模塊機
智能高壓微霧節能30~50%
目錄
一、智能微霧節能技術與傳統常壓噴霧的不同 .......... 4
五、噴霧系統安全操作規程.................................................................. 6
六、風冷空調機組幾個問題和原因分析.................................................8
公 司 簡 介
深圳市新節能科技有限公司是研究、生產中央空調冷凝器自動清洗和空調物理處理設備的專業公司。
新怡專注空調節能減排，十年磨一劍，做了五件事；
一、我們與深圳職業技術學院合作，成功地完成 了多項中央空調節能項目，撰寫了《幾種空調冷凝器自動清洗系統存在的問題及改進的探討》一 ~ 十論文，對本行業研究、生產、設計和安裝使用起到了深入淺出的科學引導作用。
二、 隨著全球CO2排放的加劇，我國的節能環保形勢也日益嚴峻。國難當頭，匹夫有責！新怡分析了國內外冷凝器自動清洗系統的優缺點，推出了自主知識產權的產品，解決了目前國內外同類產品尚未解決的幾個重要技術難題，榮獲六項國家專利。
三、第四代冷凝器自動清洗設備：XY-abcs， r3D球水分離器專利，解決了25%的空調機房因空間狹小，被國內外同行判為“節能死角”的空調機組得到有效節能。是深圳對中國節能減排的重大貢獻！
四、一種高效實用的空調物理水處理設備：XY-WW，解決了國內仍未解決的空調冷卻水處理：過濾排污、殺菌藻、軟水除垢，無污染、無排放、無腐蝕問題。經應用和檢測，各項指標達到冷卻循環水《國標》標準。填補了國內技術空白！
五、中央空調節能減排機：完成了冷凝器自動清洗、物理水處理的4項功能，使空調冷凝器自動清洗技術進入到第六代！讓中國空調節能減排科學技術傲立世界前茅。填補了國內外技術空白。
一、智能高壓微霧節能技術與傳統常壓噴霧的不同：
1、高壓微霧節能技術的噴霧工作壓力是5~13Mpa，可以得到1-10μm細小顆粒微霧，利于迅速吸熱蒸發，并減少滴流浪費水。
2、高壓微霧節能技術的噴霧所用的水經過4級嚴格過濾和水處理，除去水中泥污和溴氯殘余，減少了對空調冷凝器翅片的腐蝕。
3、智能高壓微霧節能技術，使用了溫度、濕度、壓力傳感器及控制，由PLC可變程序控制器，根據溫度、濕度、開機臺數控制噴霧周期、噴霧量和壓力，獲得最佳節能并省水省電。
二、投資分析：
智能高壓噴霧，風冷機組節能30~50%，減少了高溫、高壓故障！延長了設備的使用壽命。根據對中型風冷空調機組的報價數據統計，用1臺高智能壓噴霧主機，可對10~40臺20~25HP風冷機組進行智能高壓噴霧節能，投資回收期在半年~1年半。
三、工作原理:
1、空調噴霧節能用于風冷機組節能，通過噴霧把風冷式冷凝器變?yōu)檎舭l(fā)式冷凝器，冷卻工況發生了質的變化，可以節能30~50%。
2、節能分析：蒸發冷凝的冷凝溫度隨濕球溫度而變化，濕球溫度比干球溫度低6～8℃，在同樣環境溫度下，噴霧蒸發冷凝，使冷凝溫度降10—15℃，與冷卻塔的冷卻比，它直接與環境空氣換熱，使壓縮機節能30%以上，在夏季爆曬時，屋頂蓄熱后溫度可達50~60℃，與空氣溫度混合，冷凝器進風溫度可達38~42℃，此時采用高壓噴霧，進風溫度降到＜28℃，風冷機組節能30~50%。
3、顯熱與潛熱 ： 物體在加熱或冷卻過程中，溫度變化而狀態不變的吸放熱量為“顯熱”。例：水從20℃升高到80℃吸收到的熱量，叫顯熱。物體吸熱或放熱中，態發生了變化(如氣體變液體，液體變氣體)，溫度不變，吸放的熱量叫“潛熱”。例：水從100℃液態變?yōu)?/font>100℃氣態吸收的熱量是潛熱。蒸發式冷凝器吸收噴霧蒸發的潛熱，是水直接冷卻水溫變化顯熱近百倍；通過對風冷機組的噴霧，使風冷冷凝器改為蒸發式冷凝器，提高空調機的能效比，是目前國內外對風冷機組節能的有效方法和發展方向。
4、節水：1Kg冷卻水能帶走的熱量4.6—6.9w，而1kg水在常壓下蒸發帶走熱量676w，潛熱是顯熱吸熱量的約100倍。蒸發式冷凝器耗水量為水冷式冷卻的1%，實際因飄灑損失等，耗水量為水冷卻的5%—10%。
傳統的噴霧因為壓力低,沒有特殊的噴嘴和有高效的水質處理器，會有水滴，是低壓噴霧的通病，造成浪費水，對冷凝翅片有腐蝕損壞。高壓噴霧有如下特點：
1、霧 細：高壓微霧噴嘴，每秒產生50億個霧粒，霧粒的直徑為1～10μm可控。使用噴霧系統時其目的，在于使制造的霧顆粒未觸到（或剛觸到）冷凝翅片就能夠蒸發，達到此目的是霧顆粒愈小愈好。噴嘴噴孔越小，噴出霧點越細，蒸發冷卻效果越好。
2、嚴格水處理:前置三級1-5μm粗濾裝備,后置為0.01μm物理膜精濾,處理能力2000L/H-5000LH.
3、節能：霧化1公斤水僅消耗6W功率，是傳統電熱加濕器的百分之一，是汽水混合式加濕器的十分之一。
4、可靠：高壓微霧加濕系統主機采用進口工業型柱塞泵，能夠24小時連續運轉，噴嘴及水霧分配器無動力易損部件，在高粉塵環境中不會損壞。
5、安全自動泄壓：當噴霧機停止工作時，機體自動將高壓噴管的壓力釋放，防止噴頭滴水。
6、自動缺水斷電系統：防止因無水時泵空轉現象，提高泵壽命。
7、衛 生：高壓微霧系統的水是密封非循環使用的，不會導致細菌的繁殖。
8、加濕量： 加濕量大且噴嘴可以自由組合。加濕量從5kg/h∽1800kg/h進行無級調節。
本套噴霧降溫系統是以水的霧化噴出至空調冷凝器翅片上，水霧吸收冷凝器中的熱量后迅速蒸發，達到降低冷凝溫度的目的。 本套系統包括：噴霧主機一臺、0.5m³水箱一個、四級水凈化裝置一套，控制箱一臺，電磁閥、繼電器與電流感應開關等，電氣控制一套以及銅管、噴頭(每臺冷凝器若干個）組合。

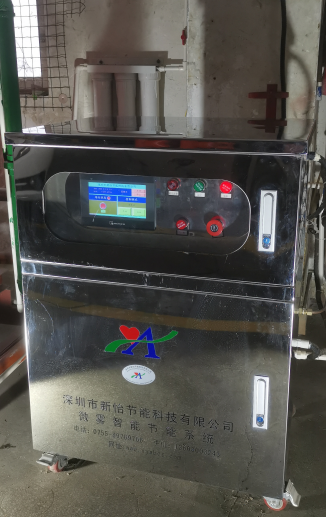

1、主機系統 ：由一臺AR高壓陶瓷柱塞泵體、ABB電機、一個主機水箱以及PLC電氣控制系統等組成。電氣控制中設有相序保護和過載保護及變頻穩壓，保護泵頭和噴霧壓力。泵頭的機油必須定期更換，作好記錄。機油加至視液鏡一半為準。為了連續供水，主機內設一水箱，并設有水位下限開關，在無水情況下泵體停止。在泵頭出水處即高壓水管處設有泄壓閥一個，在泵體停止運行時泄壓，使泵體啟動時輕載啟動，減少磨損和堵轉。系統運行時要經常檢查。 噴霧系統的控制包括運行模式、控制時段、噴霧時間等都在人機界面----觸摸屏上來設定。
2、 噴霧電磁閥系統：所用是高壓電磁閥，對空調主機噴霧通斷控制取自空調主機的開關信號，由每臺機的電磁閥來控制這臺空調機的噴霧?？照{(diào)主機關機時，相應電磁閥線圈通斷電，空調機組停止噴霧。定期檢查電磁閥，避免電磁閥損壞而影響空調噴霧。
3、凈水處理系統：本系統凈水裝置為4級過濾，包括一級1~5微米溶噴PP芯，二級燒結活性炭/1微米PP芯，三級椰殼顆粒活性炭1微米PP芯，四級超濾0.01微米膜。系統在四級過濾體上裝有反沖排污閥，用以沖洗過濾芯，使其避免過濾芯太臟影響水量和過濾質量。使用中應定期檢查，定期更換。
4、在主機啟動前，先合上主機電源總開關，開啟進水閥，檢查主機水箱水位，根據調節壓力閥，柱塞泵出水壓力控制在5~11MPa。
5、PLC控制板開關機條件：PLC設有進風溫度、濕度、水位開關、壓力開關和空調機組的開關機信號，當溫度高于設定值，濕度低于設定值，水位開關高于設定值，至少一臺空調機開機，柱塞泵開機噴霧；當溫度低于設定值，濕度高于設定值，水位開關低于設定值，全部空調機關機，其中一個滿足設定條件，柱塞泵停機停止噴霧。
PLC控制板還可以根據不同用戶設置每天開關機時間，不同工況設置每次噴霧時間，停止時間，噴霧壓力，噴霧量，節電節水。
六、風冷空調機組幾個問題和原因分析：
- 夏季酷熱暴曬季節，因烈日暴曬蓄熱，屋面溫度高達到50℃，混合后進入冷凝器的冷卻風溫度＞42℃！遠超過了空調機組的出廠設定28~32℃的設計工況，常出現制冷量達不到設計制冷量，多耗了很多電量！
- 風冷熱泵機在夏季出現高溫高壓報警，除了多耗了電，經常故障停機，多次故障停機，導致壓縮機燒毀，換了多次壓縮機！維修工作量大，費用也很高。
- 根據空調熱力學逆卡諾循環定律，空調冷凝溫度每升高1℃，空調主機多耗電3~5%。深圳市夏季高溫暴曬時，室外屋頂?shù)奈鼰嵝顭岷鬁囟瓤蛇_50℃！此時自然風與屋頂輻射蓄熱高溫混合后，冷卻進風溫度可達42℃！不僅多耗電40~50%，主機超負荷！制冷量急劇減小，負荷加大，高溫高壓報警停機！多次超負荷，燒毀壓縮機！
4、利用智能高壓微霧節能改造后，把風冷式冷凝器改為蒸發式冷凝，蒸發吸走大量的潛熱！使夏季高溫季節冷卻進風溫度降低10~15℃，室外機組的高溫高壓故障減少，機組壽命延長，夏季高溫時制冷量加大30~50%。
七、微霧工程機組及配件參數：
1.機組參數
|
高壓主機 |
額定流量 L/MIN |
工作壓力 (BAR) |
額定功率 KW |
負載噴嘴 (撞針0.15MM數量 |
機組噪音 DB |
水處理 (μm) |
|
XY-30-PLC550 |
30 |
0-140 |
5.5 |
650 |
68db |
0．01 |
|
XY-24-PLC400 |
24 |
0-140 |
4．0 |
480 |
55db |
0．01 |
|
XY-18-PLC300 |
18 |
0-140 |
3.0 |
350 |
52db |
0．01 |
|
XY-18-PLC220 |
18 |
0-140 |
2.2 |
350 |
52db |
0．01 |
|
XY-12-PLC150 |
12 |
0-140 |
1.5 |
200 |
50db |
0．01 |
|
XY-08-PLC110 |
8 |
0-140 |
1.1 |
150 |
50db |
0．01 |
|
水處理系統 |
1級：1-5微米溶噴PP芯 2級：燒結活性炭/1μmPP芯 3級：椰殼顆?；钚蕴?/font>/1μmPP或軟水裝置 4級：超濾0.01μm膜. 膜物理處理能力:2000L/H-3000L/H |
|||||
空調用冷霧噴嘴系列參數
|
型號 HR-FD1-1/8 (撞擊式紅寶石 |
口徑 |
冷霧噴嘴在50-140bar 壓力下的流量（L/H） |
|||||
|
40 |
60 |
70 |
80 |
100 |
140 |
||
|
15RP |
0.15 |
4.32 |
5.3 |
5.82 |
6.36 |
7.14 |
8.4 |
高壓銅管：
|
名稱 |
純度 |
規格 |
耐壓bar |
材質 |
導電率 |
|
銅管 |
99.97% |
0．952×0.8 |
＞140 |
紅銅 |
|
|
|
|
19×1.0 |
＞140 |
紅銅 |
|
冷霧噴嘴產品特點:
噴嘴采用黃銅、不銹鋼噴嘴陶瓷或紅寶石芯，不銹鋼導流葉片，內含防滴漏裝置，液體在50-110kg/cm²的水壓之下，高速流動，在導流葉片中形成一個離心旋渦，從噴孔中噴出極細微的空心式霧粒。使用特氛龍灘網，霧粒粒徑為3-5微米，此種噴嘴噴孔使用進口精密打孔機打孔，孔徑在0.1mm —0.5mm之間，通過噴嘴的自由組合，可以有效的調節噴霧效果。噴嘴的特點是不易堵塞，耐磨性好，噴霧均勻，有效提高產品的質量和生產效率，制作精良，使用成本適中。陶瓷高壓微霧噴嘴，有0~5號。具體規格：
0#，φ0.10，P≧70kg／cm²,Q=10～25cc／min；
1#，φ0.15，P≧70kg／cm²，Q=20～46cc／min；
2#，φ0.20，P≧70kg／cm²，Q=49～89cc／min；
3#，φ0.30，P≧70kg／cm²，Q=80～145cc／min；
4#，φ0.40，P≧70kg／cm²，Q=95～178cc／min；
5#，φ0.50，P≧70kg／cm²，Q=130～243cc／min；
工程配套還有各種高壓管路管件，三通，單噴座，雙噴座，直通，彎頭，未端堵頭等。所用噴嘴的特點是不易堵塞, 耐磨性好,噴霧均勻,霧化直徑3-5微米,噴霧效果好?？ㄌ资礁邏航宇^用于：銅管，不銹鋼管，PE管尼龍管的聯接，特點耐高壓，安裝方便快捷。所用高壓霧化陶瓷噴嘴，工作壓力在50-150Bar,霧粒1-8微米。

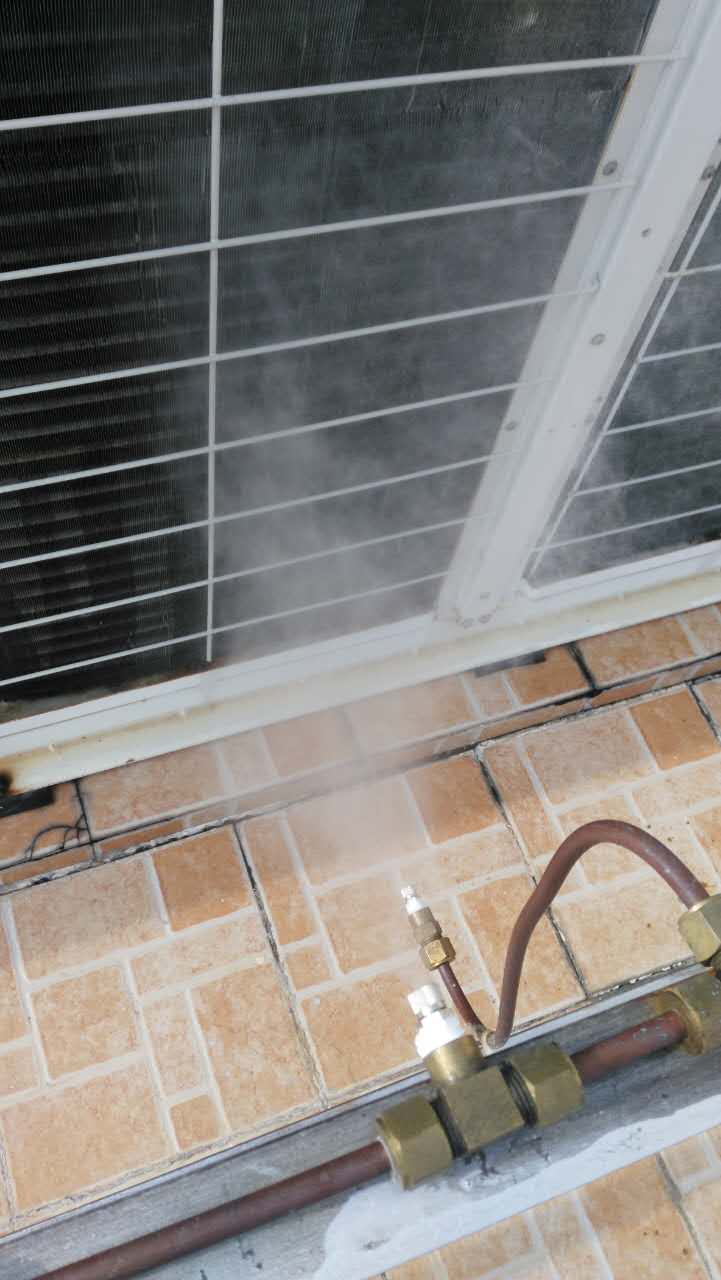

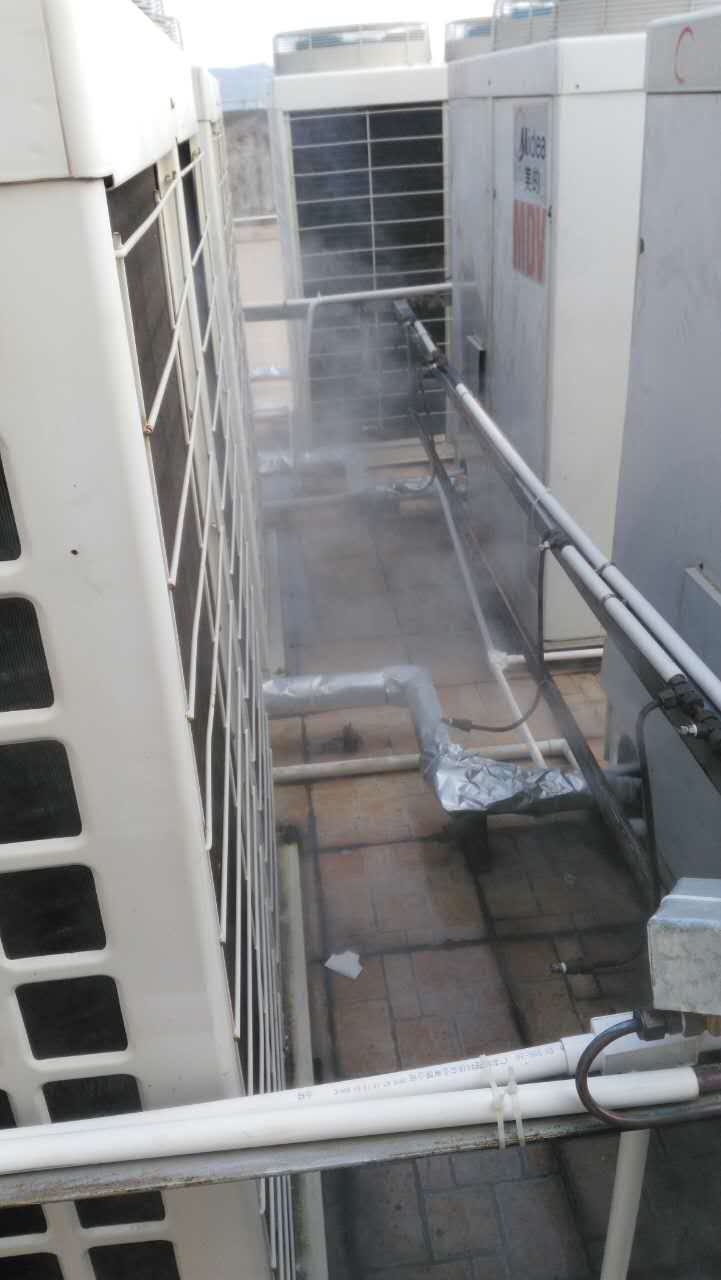

八、智能高壓微霧系統效果圖：
深圳市新怡節能科技有限公司
地址：深圳市龍崗區橫崗沙荷路66號
電話：13603003242,18922813611，18922808989,
