冷凝器自動清洗系統在藥廠的應用與擴展《八》

深圳市致君藥廠空調節能探討

羅碧玉¹李小濤 ²張懷義³

Luo Biyu¹ Engineer Li Xiao tao² Zhang Huaiyi³

1、深圳市新怡空調設備有限公司2、深圳致君藥廠工程師3、四川九洲電器集團有限責任公司

Shenzhen xinyi air-condition equipment co.ltd 2、shenzhen zhijun pharmaceutical Factory 3、Sichuan Jiuzhou Electric Group Co., Ltd.

摘要：本文以某藥廠空調節能實際案例，列舉了藥廠凈化空調系統節能的多種途徑，解決了一些藥廠空調節能的特殊問題，推出了一種xy-r3D型的球水分離器，分析了空調節能的幾種常見的失誤。在本案例綜合節能改造中采用了多種投資小、收效高的節能小方案，取得了節能投資半年電費、水費收回的可喜效果。對藥廠空調系統節能有特殊的價值和普遍借鑒意義。

Abstract：In this paper, in the pharmaceutical industry energy-saving air-conditioning case, lists a variety of ways of air conditioning system in pharmaceutical cleanrooms, solves some special problems of energy-saving pharmacy air conditioning, launched the ball water separator of a xy-r3D type, analyzes several common air conditioning energy saving error. In the comprehensive energy saving reconstruction in this case using a variety of energy-saving small smaller investment with high, made the surprise effect of energy saving, investment saving water back half a year. Have special value for energy-saving air-conditioning system and the universal significance of pharmaceutical factory.

關鍵詞：藥廠節能、冷凝溫度、蒸發溫度、小溫差、局部水阻。

Keywords: Factory energy saving，Condensing temperature ,The evaporation temperature,Little Wen Cha, Local water resistance.

深圳致君藥廠空調是集中式中央空調，機房設在生產車間中部的動力房，冷凍站內有開利離心式水冷冷水機組2臺，型號19XR70704V5LGH，制冷量3000Kw，約853RT，輸入功率563Kw，另有螺桿式水冷冷水機組1臺，開利30HXC165A,制冷量165RT，輸入功率118Kw，原設計安裝大冷卻泵3臺，Q=645m³/h，H=29m,N=75Kw,兩用一備；大冷凍泵3臺，Q=660 m³/h,H=42m,N=110Kw,小水冷卻泵1臺，Q=100 m³/h ,H=30m,N=15Kw,小冷凍泵1臺，Q=100 m³/h,H=42m,N=22Kw。以上機組可供一～三層車間生產用凈化空調和部分舒適空調作冷源，冬季不供暖。

未做節能改造前，運行管理人員及設備部人員提出的問題是：空調冷卻水使用環境差，污垢嚴重，1個半月到2個月冷凝器銅管內就結垢污泥嚴重，小溫差3～5℃，此時主機開機率只能開到70%，必經通炮清洗一次。通炮后小溫差可降到1.3～1.5℃，夏季大負荷時1個半月到2個月就要重復通炮1次，是必須解決的首要問題。

我公司設計人員在致君藥廠設備部的配合下，對空調系統作了細致地測試和專業的分析，根據該系統的特殊問題和普遍情況，作出如下節能改造的分析和方案。

1、解決冷凝器自動清洗節能的難點是球水分離器的選型及安裝空間限制，xy-14r3D球水分離器專利技術是最佳解決方案。

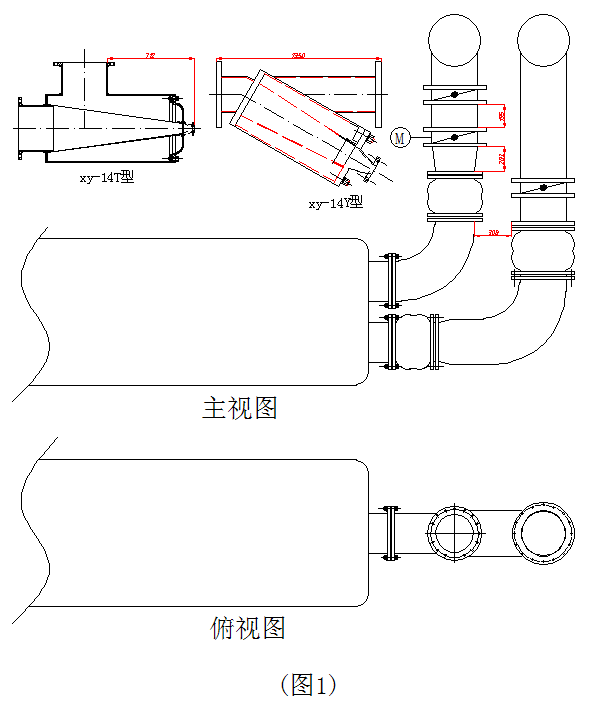

致君藥廠生產車間凈化空調的運行特性是：1）每天開機24h，1年開機360天。2）星期六或星期天負荷低時，可停主機1臺供節能改造，節能改造須在8～10小時內完成，隨后開機。停機施工過程中，另一臺主機及冷卻水、冷凍水泵不停機，不停水。3）2臺離心機冷凝器冷卻水出水管蝶閥內立管橫管的直管部分長度＜400，裝不了Y型分離器或直管同心式分離器；前后安裝的立管間距約300mm，也裝不了T型分離器。（見圖1）有人提出冷凝出水管改道：把冷卻出水管向上豎彎改為水平橫彎，橫彎后加長到可以裝進Y型分離器或直管同心式分離器，標準14y分離器長度1350mm，可見水平直管長度應大于1350mm，垂直向上再轉，共經4個彎回到原立管碰頭。“此招”至少有四弊端：

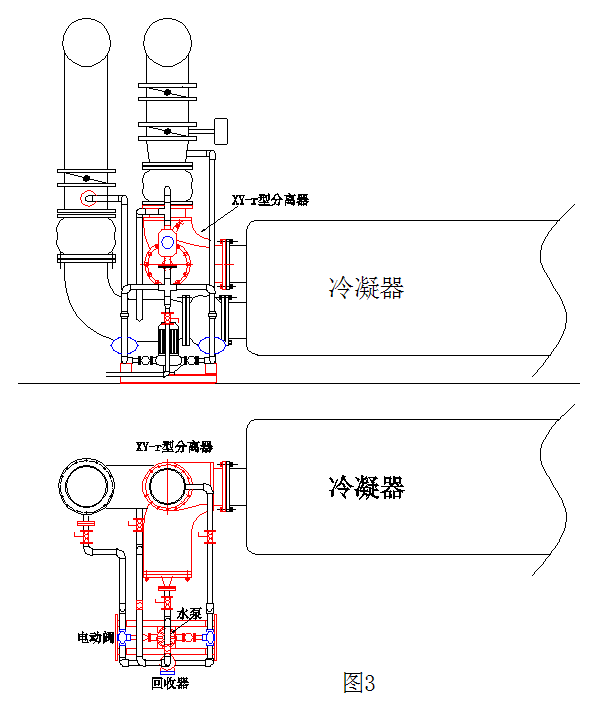

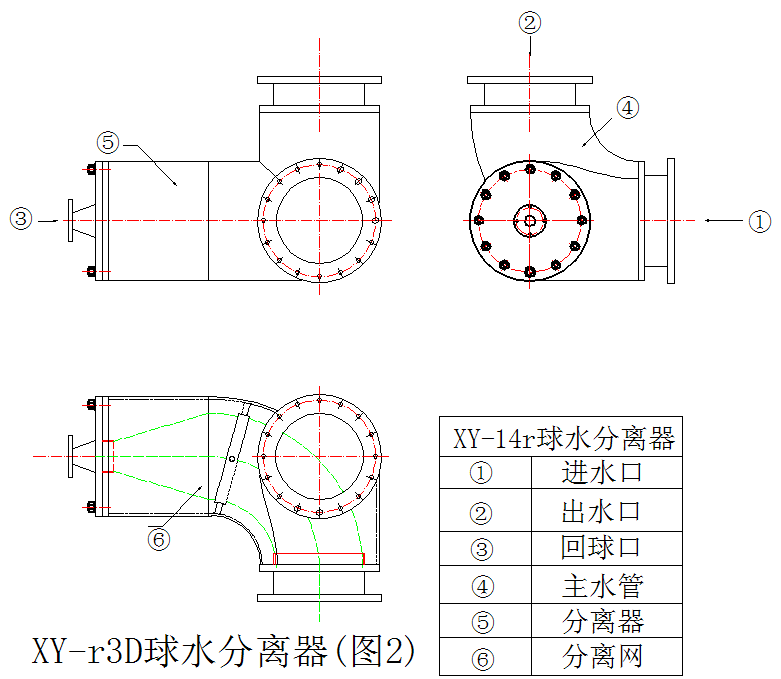

（1）、直接增加DN350冷卻管4～6ｍ，增加4個沖壓彎頭的材料和割焊量。（2）、增加工時>2天，是該機房停機改造時間所不允許的。（3）、橫向走DN350管約2m往返，是該機房安裝空間及安全操作維護空間都不具備的。（4）、增加了4～6m管，增加了4個彎頭急轉4個90°彎的局部水阻,成為冷卻水泵長久的額外耗能。真是削足適履之招啊！我們選擇了2012年11月公告的最新國家專利技術，深圳市新怡空調設備有限公司的xy-14r3D分離器，不僅解決了安裝空間和停機時間的局限問題，而且解決了多個彎頭或T型分離器安裝增加的局部水阻問題，因?yàn)閞3D分離器有平滑導流的作用。（見圖2、圖3）這對于大流量小揚程水系統的能耗影響很大！類似的機房安裝空間局限情況，約占已裝空調機房環境的25～30%，也就是說xy-r3D專利技術的市場很大。如果這些機房都裝了這種xy-r3D新專利技術，不僅解決了安裝困難，而且由于減小了水阻，帶來了很好的企業節能效益，同時實現了減碳的社會效益。

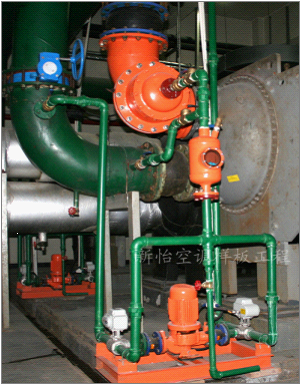

該系統于2012年6月11日改造完成（見圖4），2012年6月18日加海綿球運行至今。我們?nèi)?011年6月～8月、2012年6月～8月的9000多個運行數據分析對比，得出平均節能率19.85%，小溫差穩定在通炮后的最低值，1＃機小溫差不升反降0.2 ～0.3℃。其他數據性能全部達到設定參數，計算依據和檢測方法見《關于“空調冷凝器海綿球自動清洗裝置”節電率的確認、計量和界定方法的討論》，討論二。

2.冷卻泵、冷凍泵的流量、揚程與系統匹配，有較大的節能空間。

該系統原設計安裝的冷卻泵流量略小，揚程偏高10m，冷凍泵揚程偏高10m。經現場測試和匹配計算，冷卻泵可選300-250離心泵，流量Q=720 m³/h，揚程H=20m，功率N=55Kw，較原泵75Kw減小20Kw。冷凍泵可選Q=500 m³/h，H=32m,N=75Kw,較原裝泵110Kw減少35Kw。經半年運行驗證，節能率>32%。按一年360天運行，每天開24h，冷卻、冷凍泵按平均各1.5臺運行計，每年的節電量：【（110Kw-75Kw）+（75Kw-55Kw）】 X24hX360dX1.5臺=712800Kwh。

經測量節能改造前后，冷卻泵電流由原來的

139A降到94A，冷凍泵電流由201A降到123A，實際節能率>32%,更換6臺冷卻、冷凍泵節能方案簡單成功。節能工程投資僅為一年所省電費的約33%。后經查實，以往已安裝的其他空調機房水系

（圖4）

統，這種因設計不當所造成冷卻、冷凍泵選型過大，多耗能的現象并不少見。

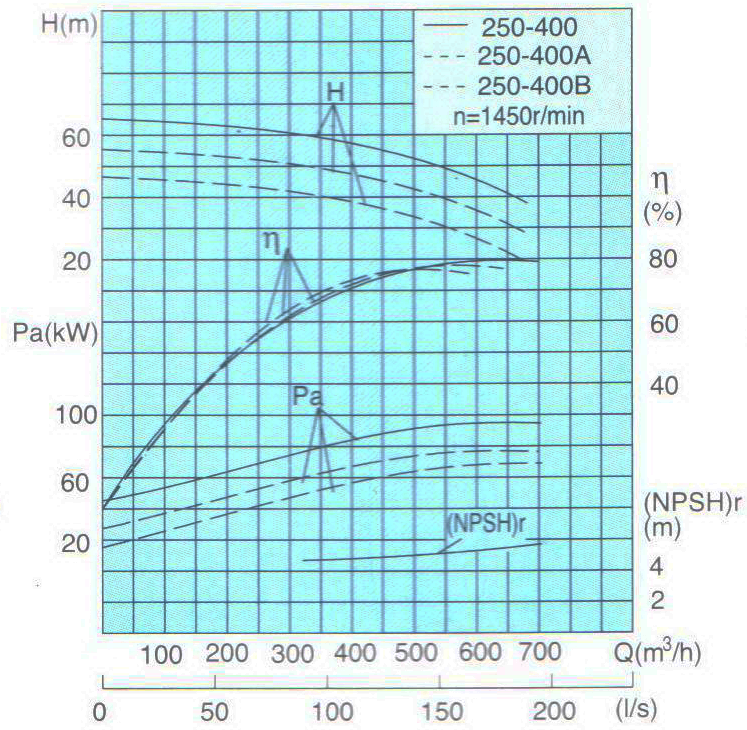

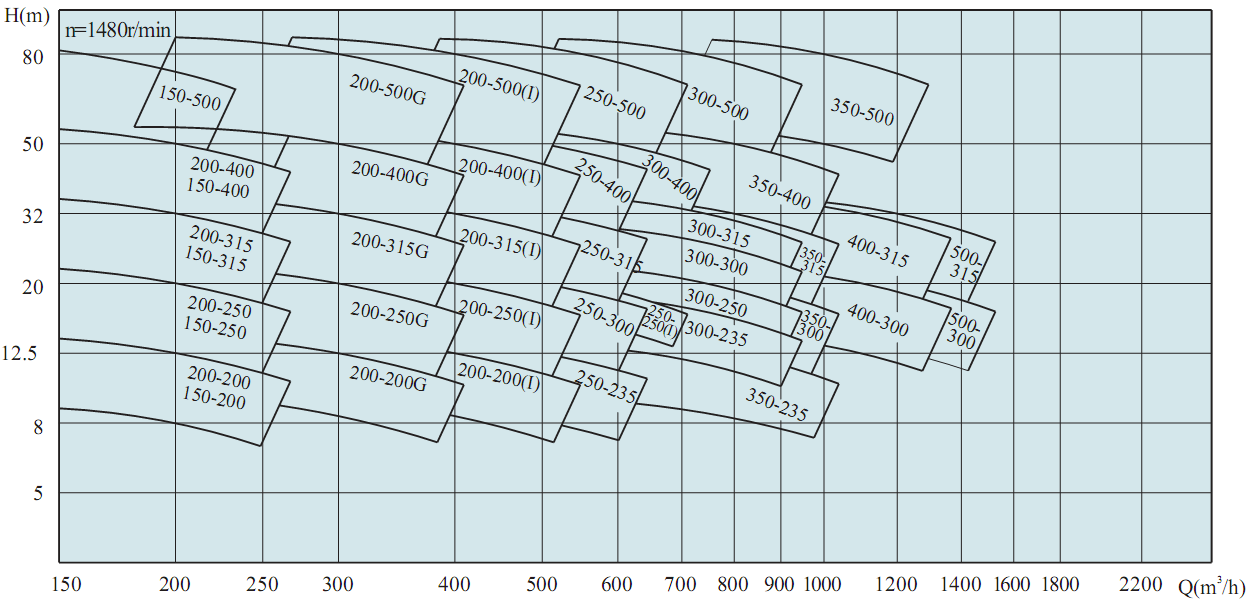

小結：致君藥廠原設計冷卻、冷凍泵選型不匹配有2點常見失誤：1、把冷卻塔所在高度當做揚程，冷卻泵揚程增加了10m,造成冷卻泵功率由55Kw變?yōu)?5Kw，多耗能20Kw的錯誤。把冷凍管的路程當作揚程，冷凍泵揚程由32m變?yōu)?2m，功率由75Kw變?yōu)?10Kw，多耗能35Kw。2、冷卻、冷凍泵要滿足水系統設計流量揚程，以本方案冷卻泵選型為例，至少有3種選型：(1)、原設計選型300-400C（大直徑葉輪3次切割葉輪厚度，降低了水泵效率），Q=645 m³/h 、 H=29m 、N=75Kw；(2)、也可選300-315A Q= 650m³/h H=28m N=75Kw；(3)、現選型300-250、 Q=720 m³/h、 H=20m N=55Kw。得到最大流量，最小的功率?？梢姖M足設計揚程時，應盡量選擇葉輪直徑小，并不切割葉輪厚度的泵，效率高，功率小。冷凍泵選型相似，原冷凍泵設計型號為250-400A H=42m N=110Kw現選型250-315、 H=32m、 N=75Kw 因小一級葉輪直徑，不切割葉輪厚度，功率由110Kw變?yōu)?5Kw。（見圖5）水泵流量揚程曲線圖，（圖6）水泵大葉輪外徑多次切割厚度，中葉輪外徑1次切割厚度，小葉輪外徑不切割厚度，水泵效率遞減的性能曲線圖。

3、運行方案的改變，綜合能效是不同的。

在統計、歸納了致君藥廠2011年6月 8月，2012年6月 8月數千個運行數據后發現2臺離心機開機負荷率大多數在50%～70%的工況。此工況如果把開2臺大機60%負荷改為開1臺大機853Rt、1臺小機165Rt100%負荷運行，輸出冷量相同，除主機在額定負荷下效率有所提高外，冷卻、冷凍泵的耗電量大不相同！此時冷卻、冷凍泵可由各開2臺大泵改為開大泵各1臺，小泵各一臺運行，設這種運行選擇每年有200d，則可省電：【（75Kw-22Kw）+（55Kw-15Kw）】*24h*200d=398400Kwh，可見節能是很明顯的，比主機直接節能大很多！

4、凈化空調的冷凍水水溫度設定合理，可省電約6%。

從2011年、2012年的空調冷凍進出水溫，大多數在5.8℃～ 8.5℃看，即回水溫度大多數<9℃。

如果潔凈室空調溫度要求在20～21℃，冷凍回水溫度設定到11℃為上止點，是可以滿足末端換熱要求的。理論上回水溫度低于空調設定溫度8℃，就能達到設定溫度環境的要求。此時蒸發溫度還可上升2℃，而蒸發溫度上升1℃ ，空調主機可省電3%，蒸發溫度上升2℃可省電6%，這對數千Rt的大型空調冷凍站，不加投資就可省

（圖6）

電6%，其得失是值得斟酌的。

5、主機冷卻、冷凍進出水溫差的合理控制，冷卻、冷凍泵可以安全節能30%。

我們都知道冷卻、冷凍進出水溫差大時，說明水流量偏小，水泵節能；溫差小時，說明流量偏大，主機換熱效果相對好，水泵不節能。綜合節能和設備的安全考慮，確定經濟溫差為5℃。致君藥廠冷卻、冷凍水平均溫差為2～3℃，與安全節能經濟溫差5℃相比約為一半。如果更換了匹配的冷卻、冷凍泵后，再恢復變頻，變頻后冷卻、冷凍水溫差控制在4～5℃，冷凍、冷卻泵還可安全節能約30%。

6、冷卻塔風機溫控；該系統冷卻塔設在車間四層屋面，已裝350 m³/h方型橫流冷卻塔5組，每臺風機電機11Kw，在春秋季節約有50%的時間冷卻水回水溫度低于25℃，此時冷卻水溫繼續下降，對主機的省電已不明顯，而停1臺風機每小時省電11Kwh，停5臺風機則省電55Kwh，而冬季冷卻塔風機幾乎可以不開。5臺冷卻風機安裝簡單的回水溫度控制，設定到合適的回水停機溫度，花費無幾，節能可觀。

7、冷卻水分流電動閥控制；多臺冷卻塔并聯安裝時，進水管應加裝電動蝶閥，使冷卻塔與主機開關機一一聯動，是省電省水，系統安全運行的必要措施。原電動閥安裝在冷卻塔出水管上是錯誤的，應改回到供水管上，并與主機開關機一一聯動，即可省電省水一舉兩得。

8、屋頂冷卻管保溫的節能意義；深圳夏季屋頂室外溫度可達到≧50℃。原設計安裝在屋頂數十米DN500冷卻供回水主管全裸暴曬，約百平方米暴曬面積直接烈日輻射，其吸熱可導致冷卻回水溫度上升約2℃，如果裸曬的冷卻管加裝保溫，減少輻射熱和熱傳導，降低回水溫度約2℃，此時空調主機省電約6~10%。

9、潔凈空調的排氣量大，如果能把排氣中帶出的一部分熱量作為新風的預熱除濕，是理想的排風二次節能方案。

致君藥廠有數十個排氣和新風機系統，排氣系統帶走了大量的冷量，這些冷量白白浪費。如果能將其收集，供給新風機預冷除濕，改為全熱回收新風排氣系統，節能數量及價值是很可觀的。經現場測試，排氣出口與新風進口相距較遠，分布零散，風管廊夾層內縱橫交錯已布滿各種風管，改造或重做全熱回收新風排氣系統難度大，成本高，性價比不高，經綜合分析，商議暫時放棄。但可為今后藥廠凈化空調的新風排氣系統節能設計提供新的參考和借鑒。

經以上數項節能改造，致君藥廠空調系統每年可省電約2000000Kwh，而實際的節能改造投入費用<100萬元，如果節能系統使用壽命為15年，凈賺節能電費約3100萬元（按一度電一元計算）?？梢娝帍S潔凈空調的節能方法很多，空間很大，有各自特點，也有普遍規律。藥廠空調節能是市場競爭的需要，是減碳形勢的需要，有名有利，大有可為。
